GIS/变压器高频局放监测方案：全生命周期绝缘状态评估

一、背景与需求：电力设备绝缘监测的挑战

气体绝缘开关设备(GIS)与变压器作为电力系统的核心设备，其绝缘性能直接决定电网运行的可靠性与安全性。随着电网负荷增加、设备老化以及新能源并网带来的复杂工况，局部放电(Partial Discharge, PD)引发的绝缘劣化问题日益突出。传统离线检测手段(如脉冲电流法)存在灵敏度低、无法实时监测、易受电磁干扰等缺陷，难以满足现代电力系统对设备全生命周期健康管理的需求。

高频局放监测技术(HF PD Monitoring)通过捕捉30MHz-1GHz频段的局放信号，结合智能诊断算法，可实现设备绝缘状态的实时评估、隐患预警与精准定位，成为保障电力设备安全运行的“听诊器”。

二、系统架构：全生命周期监测的三大核心模块

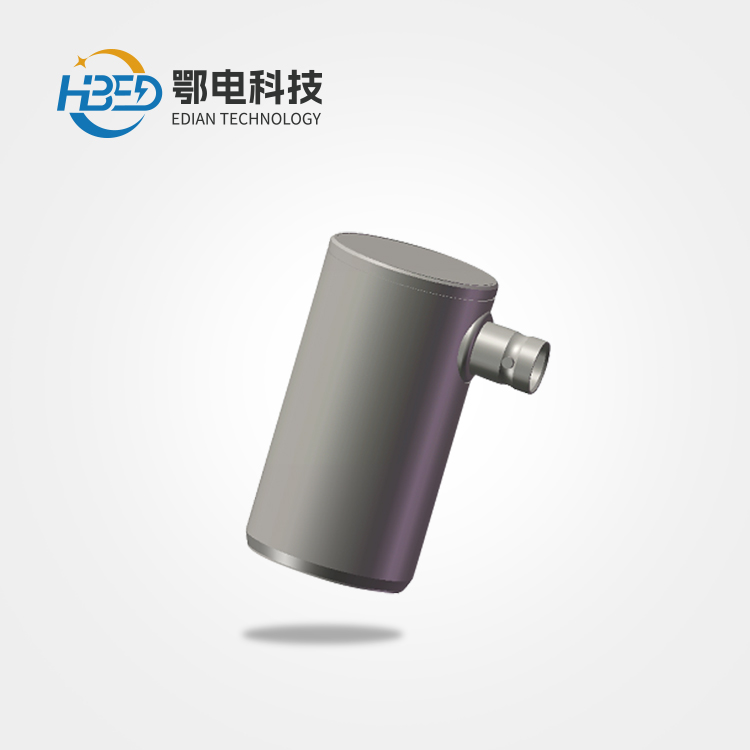

1. 多模态传感网络

UHF传感器阵列：内置特高频天线，覆盖300MHz-1.5GHz频段，灵敏度达0.1pC，精准捕获GIS腔体内部局放信号。

高频电流互感器(HFCT)：部署于变压器套管接地线，实时监测绕组与引线的局部放电脉冲电流。

暂态地电压(TEV)传感器：非侵入式检测开关柜表面电磁波泄漏，辅助定位外部干扰源。

2. 边缘智能分析终端

抗干扰优化：采用小波降噪+AI自适应滤波技术，有效抑制现场无线电、开关操作等背景噪声，信噪比提升80%以上。

特征提取与分类：基于PRPD(相位分辨局部放电)图谱与深度学习模型，自动识别电晕放电、悬浮放电、绝缘子表面放电等典型缺陷类型，识别准确率≥95%。

3. 云端全生命周期管理平台

数据可视化：动态展示局放幅值、频次、趋势及缺陷类型，生成设备“绝缘健康指数”评分。

预警与决策支持：设置多级报警阈值(注意、异常、紧急)，联动设备台账与运维记录，推送定制化检修建议。

历史追溯与寿命预测：整合设备投运至今的局放数据，构建绝缘劣化模型，预测剩余寿命并优化更换周期。

GIS/变压器高频局放监测方案：全生命周期绝缘状态评估

三、技术优势：从“被动检修”到“主动防御”

高灵敏度与抗干扰能力

支持0.1pC级微弱放电检测，较传统脉冲电流法(>10pC)灵敏度提升两个数量级。

多传感器数据融合+AI噪声分离技术，复杂电磁环境下误报率<3%。

全生命周期覆盖

投运初期：捕捉安装工艺缺陷(如GIS内部金属微粒、变压器油中气泡)。

运行中期：监测绝缘材料老化、机械振动导致的接触不良。

寿命末期：预警绝缘击穿风险，避免突发性故障。

经济效益显著

减少计划外停电：通过早期预警，90%以上缺陷可在不停电条件下处理。

延长设备寿命：精准评估绝缘状态，避免“过度检修”，延长设备使用年限3-5年。

降低运维成本：相比传统定期巡检，综合运维成本下降40%-60%。

四、应用场景与典型案例

场景1：城市地下GIS变电站

痛点：密闭空间、高负荷运行，局放易引发SF6气体分解导致绝缘击穿。

方案：部署UHF传感器阵列，结合GIS气室压力与微水监测数据，建立多维绝缘评估模型。

成效：某110kV变电站通过实时监测，提前6个月发现隔离开关触头接触不良，避免经济损失超200万元。

场景2：新能源场站主变压器

痛点：频繁启停与谐波扰动加速绝缘老化，传统监测手段难以捕捉间歇性放电。

方案：采用HFCT+暂态录波技术，捕捉毫秒级放电脉冲，同步分析放电相位与负荷关联性。

成效：某风电场主变局放监测系统上线后，年故障停机时间减少70%，发电收益增加15%。

五、总结：构建智能电网的“绝缘防线”

高频局放监测方案通过高精度传感、智能诊断与全生命周期管理三重技术突破，为GIS与变压器提供了从“隐患发现”到“风险管控”的闭环解决方案。未来，随着5G通信、数字孪生技术的融合，局放监测将进一步向预测性维护与资产优化决策升级，为新型电力系统构建坚实的绝缘安全防线。
