超声波传感的电弧故障精确定位系统技术方案

1. 方案概述

电弧故障是电力系统中的严重安全隐患，可能引发设备损坏甚至火灾事故。本方案提出一套基于超声波传感技术的电弧故障精确定位系统，通过高灵敏度声学检测、智能信号处理和三维空间定位算法，实现对电弧故障的早期预警、精确定位和快速隔离。系统适用于开关柜、GIS设备、变电站及新能源电力系统，可显著提升电弧故障检测的准确性和响应速度。

2. 系统组成

2.1 硬件架构

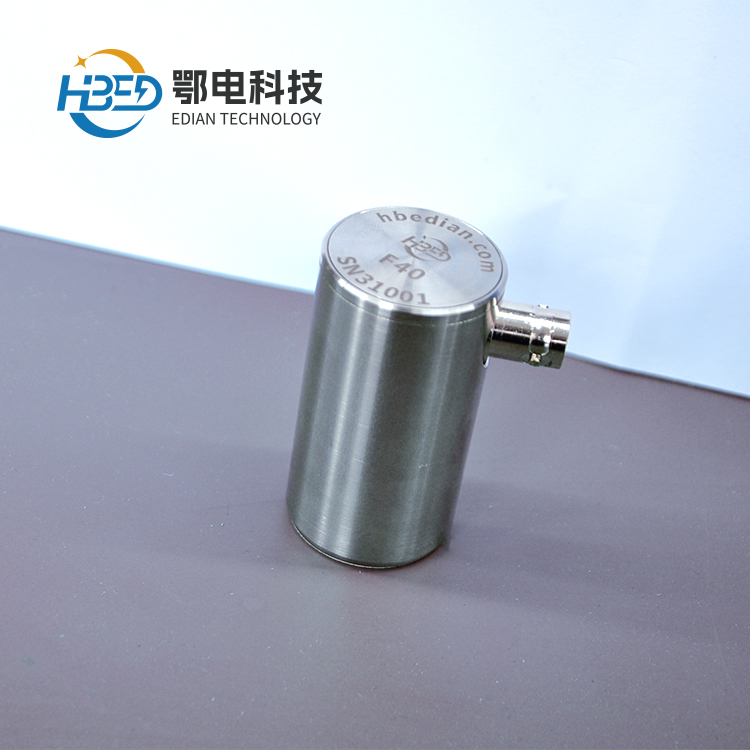

超声波传感器阵列：采用40kHz-200kHz高频超声传感器，覆盖设备关键监测点，捕捉电弧产生的声波信号。

声发射(AE)传感器(可选)：增强对微弱放电信号的检测能力。

信号调理模块：包括前置放大器、带通滤波器和抗干扰电路，优化信号质量。

高速数据采集单元：支持多通道同步采样(采样率≥1MHz)，确保信号完整性。

边缘计算节点：嵌入式处理器实时处理数据，降低云端依赖。

2.2 软件平台

信号处理算法：

小波变换提取电弧超声特征。

自适应滤波抑制环境噪声(如机械振动、电磁干扰)。

故障定位引擎：

时差定位法(TDOA)：通过多传感器信号到达时间差计算故障点坐标。

声源能量衰减模型：结合信号强度分析，提升定位精度。

智能诊断模块：

基于机器学习的电弧类型分类(串联电弧、并联电弧等)。

故障风险评估与预警阈值动态调整。

可视化界面：实时显示故障位置、历史数据及报警信息，支持与SCADA系统集成。

超声波传感的电弧故障精确定位系统技术方案

3. 关键技术

3.1 高灵敏度超声检测

宽频带传感器设计：覆盖电弧特征频段(通常20kHz-150kHz)。

多模态传感融合：结合超声波与暂态地电压(TEV)信号，降低误报率。

3.2 精准定位算法

三维空间定位：通过4个以上传感器组成阵列，实现≤10cm的定位精度。

动态校准技术：自动补偿传感器安装位置误差和环境温度影响。

3.3 抗干扰设计

数字锁相放大技术：从强噪声中提取微弱超声信号。

脉冲编码识别：区分电弧信号与机械冲击等干扰源。

4. 系统优势

高精度定位：三维定位误差<10cm，远超传统温度或光测法。

快速响应：从检测到定位全程≤10ms，满足继电保护需求。

强抗干扰性：适用于复杂电磁环境(如变频器附近)。

模块化设计：支持灵活扩展传感器数量，适配不同规模设备。

5. 应用场景

中高压开关柜：检测内部电弧故障，防止柜体爆炸。

GIS室：定位绝缘子表面放电或接触不良引发的电弧。

光伏电站：监测直流电弧，避免火灾风险。

工业配电系统：预防电机、变频器等设备电弧故障。

本方案通过超声波传感与智能算法结合，解决了电弧故障检测中定位难、响应慢、误报多的痛点，为电力系统提供了一种非接触、高可靠的安全防护手段。未来可进一步融合红外测温、气体分析等技术，构建多维度故障诊断体系。
