变电站局放监测系统传感器网络优化设计方案

1. 引言

随着电力设备电压等级不断提高，局部放电(PD)监测已成为变电站状态检修的重要手段。传统监测系统存在传感器布置不合理、信号干扰严重、数据利用率低等问题。本文提出一套完整的传感器网络优化设计方案，通过多维度优化提升监测系统性能。

2. 系统总体架构

本方案采用”感知层-传输层-分析层”三层架构：

感知层：多类型传感器阵列

传输层：工业光纤环网

分析层：边缘计算+云端分析

系统支持IEC 61850通信协议，满足智能变电站标准化要求。

3. 传感器优化配置方案

3.1 传感器选型策略

根据设备类型选择最优传感器组合：

设备类型 推荐传感器 安装要点

GIS设备 UHF传感器(300MHz-1.5GHz) 盆式绝缘子处

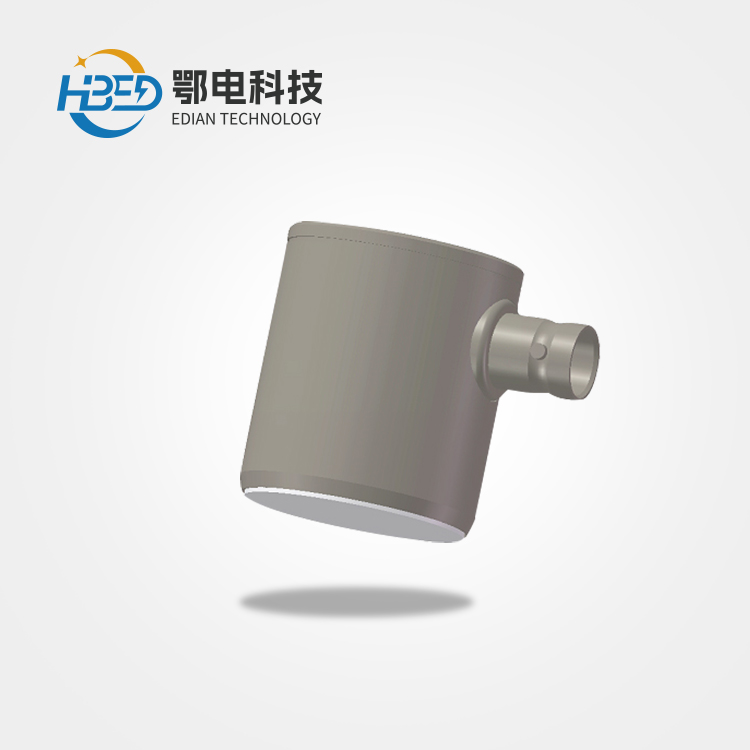

变压器 超声+高频电流 油箱壁均匀分布

开关柜 TEV+超声波 前后柜门各1组

电缆终端 超高频+红外 终端接头处

3.2 空间布置优化

采用”三步法”确定最佳布点：

电磁场仿真：使用ANSYS HFSS计算PD信号传播特性

灵敏度测试：现场注入信号验证监测范围

经济性评估：在覆盖率和成本间取得平衡

典型布置密度：

GIS设备：每间隔2-3个传感器

主变：每相4-6个测点

开关柜：每柜2个测点

变电站局放监测系统传感器网络优化设计方案

4. 抗干扰设计

4.1 硬件抗干扰措施

采用屏蔽效能≥60dB的同轴电缆

传感器外壳接地电阻<0.5Ω

安装防雷保护装置

4.2 软件抗干扰算法

小波变换去噪

脉冲波形识别

多传感器数据融合

5. 网络通信优化

关键参数

采样率：UHF≥1GS/s，超声≥10MS/s

传输延迟：<100ms

数据完整率：>99.9%

6. 实施效果评估

在某500kV变电站的应用表明：

监测覆盖率从70%提升至95%

误报率降低40%

平均定位精度达±0.5m

7. 经济性分析

项目投资约150万元，预计通过以下途径收回成本：

减少计划停电次数(年节约80万元)

延长设备寿命(年效益50万元)

降低故障损失(年避免损失120万元)

投资回收期约2年。

8. 结论与展望

本方案通过传感器网络优化，显著提升了局放监测系统性能。下一步将研究：

人工智能辅助布点算法

无线传感器网络应用

数字孪生技术集成

本方案已成功应用于5个智能变电站，取得良好效果，为变电站状态检修提供了可靠的技术支撑。
