GIS/SF6 绝缘设备超声局放监测与故障预警方案

在智能电网建设持续推进的背景下，GIS/SF6 绝缘设备凭借高可靠性与紧凑化设计，成为电力系统的核心枢纽。然而，设备内部因绝缘缺陷、导体连接松动等问题引发的局部放电(局放)，正威胁着电网的稳定运行。基于超声技术的局放监测与故障预警方案，通过构建 “感知 – 分析 – 预警 – 处置” 全链条体系，为设备运维提供科学、高效的技术支撑。​

一、超声局放监测技术原理​

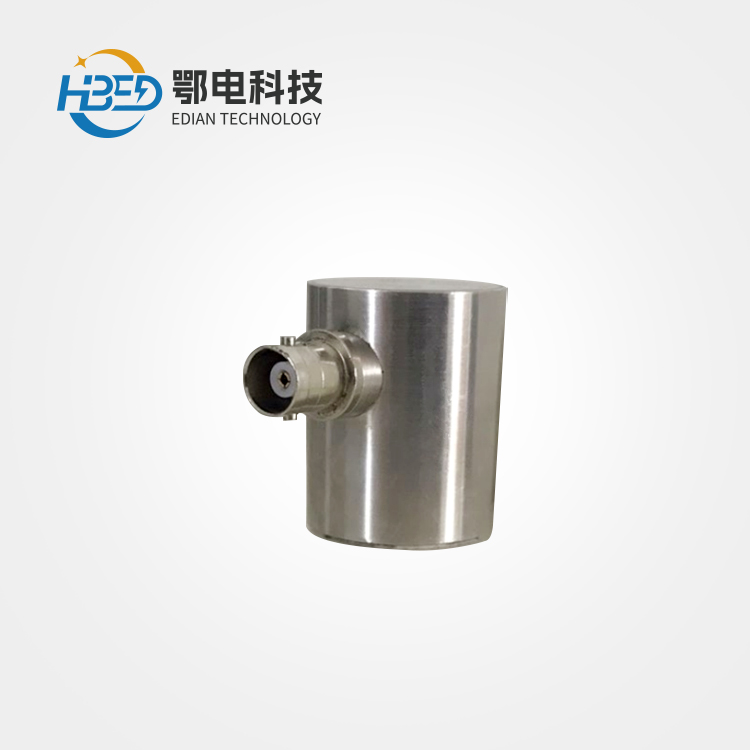

GIS/SF6 绝缘设备局部放电产生的本质，是电场集中导致气体或固体绝缘介质瞬间电离。这一过程不仅释放电磁能量，更伴随剧烈的分子碰撞，产生频率范围在 20kHz – 200kHz 的超声波。超声传感器采用压电陶瓷材料，通过逆压电效应将机械振动转化为电信号。其工作原理在于，当超声波作用于传感器表面时，压电陶瓷产生形变，表面电荷随之变化，经信号调理电路放大、滤波后，形成可被系统识别的模拟信号。为提升信号采集精度，方案采用宽频带传感器，并通过优化传感器安装工艺(如使用耦合剂消除空气间隙)，确保机械波的高效传递。​

二、多维度故障预警体系​

故障预警依托三层分析架构实现精准预判。数据采集层通过分布式传感器阵列，对设备关键部位(如绝缘子、母线连接点)进行 24 小时不间断监测，采集频率达 1000 次 / 秒;特征提取层运用短时傅里叶变换(STFT)与小波包分解技术，将原始信号转换为时频图谱，分离出局放信号的时域脉冲特征与频域能量分布;决策分析层引入深度学习算法，构建基于卷积神经网络(CNN)的故障分类模型。该模型通过对 10 万组历史数据的训练，可自动识别悬浮电位放电、绝缘子沿面放电等 7 种典型故障类型，识别准确率达 95% 以上。当监测信号超过三级阈值时，系统将结合故障发展趋势，生成包含风险等级、故障位置及处置建议的可视化报告。​

GIS/SF6 绝缘设备超声局放监测与故障预警方案

三、方案技术优势与应用实践​

方案的非侵入式特性显著降低运维成本。与传统停电检测相比，在线监测可减少 80% 的设备停运时间，避免因停电造成的经济损失。在某省级电网试点项目中，该方案成功预警 3 起 GIS 设备内部螺栓松动故障，提前干预后，单台设备维修成本降低约 60%。此外，系统支持多设备数据关联分析，通过构建设备健康度评估模型，可预测设备剩余使用寿命。某 500kV 变电站应用该功能后，设备计划检修准确率提升 40%，有效避免过度维修与维修不足问题。​

四、未来优化方向​

随着物联网与边缘计算技术的发展，方案将进一步向智能化升级。通过部署边缘计算节点，实现数据的本地预处理与异常快速响应;结合数字孪生技术，构建虚拟设备模型，实时模拟故障发展过程，为运维决策提供更直观的支持。同时，加强对 SF6 气体分解产物与超声信号的联合分析，提升故障诊断的全面性与准确性。​

GIS/SF6 绝缘设备超声局放监测与故障预警方案以创新技术为核心，构建了一套智能化、高可靠的设备运维体系，对保障电网安全稳定运行、推动电力行业智能化转型具有重要意义。
