超声局放定位在变压器故障检测中的应用

变压器作为电力系统的核心设备，其运行状态直接关系到电网的稳定性与安全性。局部放电(简称 “局放”)是变压器绝缘劣化的早期信号，若未及时检测处理，可能逐步发展为绝缘击穿等严重故障。超声局放定位技术凭借非侵入式检测、精准定位的优势，成为变压器故障预警的关键手段，在电力设备状态检修中发挥着不可替代的作用。​

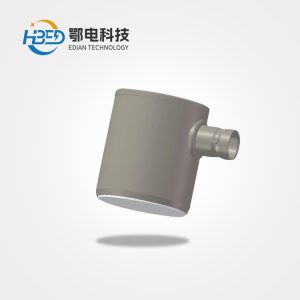

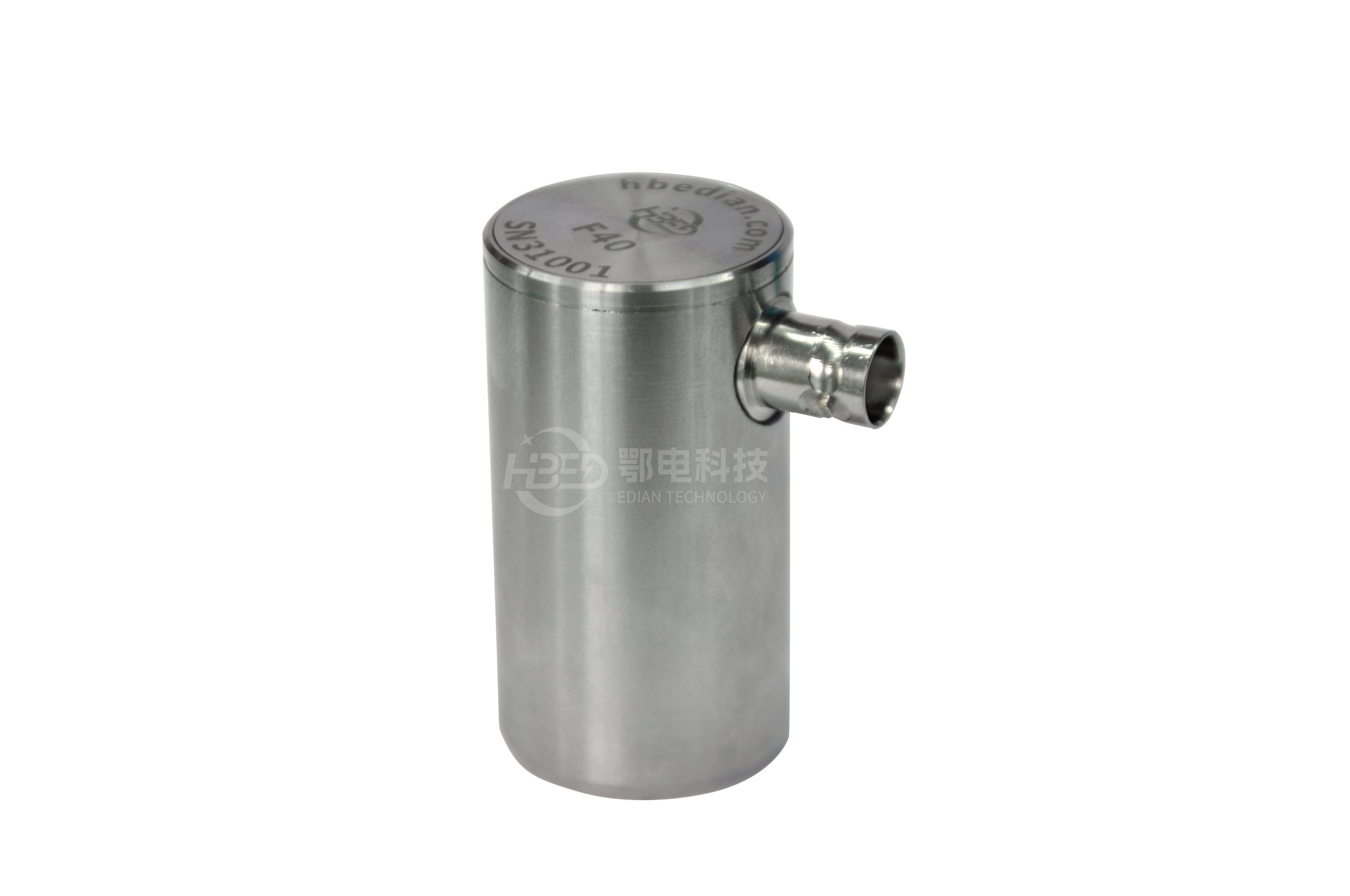

超声局放定位技术的核心原理是通过捕捉局部放电产生的机械振动波实现故障定位。当变压器内部发生局部放电时，带电粒子的剧烈碰撞会产生瞬间压力脉冲，形成频率在 20kHz 至 200kHz 的超声波信号，该信号可通过变压器油箱壁传播至外部。检测系统通常由 4-8 个高灵敏度压电传感器组成阵列，传感器紧贴油箱表面采集超声信号，通过分析不同传感器接收信号的时间差，结合声波在油浸式变压器中的传播速度(约 1450m/s)，利用三角定位算法计算出放电点的三维坐标，定位误差可控制在 ±5cm 范围内，为后续检修提供精确的位置指引。​

在变压器常见故障检测中，超声局放定位技术展现出显著的针对性优势。针对绕组绝缘老化问题，局部放电多发生在匝间或层间绝缘薄弱处，超声信号呈现高频脉冲特征，通过定位可锁定具体绕组区段，避免传统检测中需整体拆解的弊端;对于套管内部的局部放电，因套管材质为陶瓷或复合绝缘材料，超声信号衰减较快，系统通过增强型传感器可捕捉微弱信号，定位精度满足套管更换的施工需求;而油箱内部的悬浮电位放电(如金属异物导致的间隙放电)，其超声信号具有周期性脉冲特征，定位系统能通过信号频谱分析区分放电类型，辅助判断故障性质。这种 “定位 + 定性” 的双重能力，大幅提升了故障诊断的准确性。​

超声局放定位在变压器故障检测中的应用

现场应用中，超声局放定位技术的非侵入性与实时性优势尤为突出。检测过程无需停运变压器，传感器通过磁吸底座吸附在油箱表面，单次检测可在 30 分钟内完成，避免了传统离线检测造成的供电中断。对于运行中的大型变压器，系统可配合红外热像仪同步监测，当超声定位到放电点后，结合该区域的温度场分布，能更精准判断故障的严重程度 —— 例如局部放电伴随温度异常升高时，往往提示绝缘劣化已进入加速阶段，需紧急处理。在老旧变压器的状态评估中，通过长期超声局放监测，可绘制放电强度随时间的变化曲线，为设备退役或大修提供数据支撑，延长设备的经济寿命。​

技术进阶层面，现代超声局放定位系统已实现智能化升级。部分设备集成了声电联合检测功能，同步采集超声信号与局部放电的电脉冲信号，通过时频域分析剔除外部电磁干扰(如高压线路的电晕放电)，使信噪比提升 30% 以上。基于物联网技术的分布式监测系统，可在变压器关键部位部署固定传感器，实时将数据传输至云端平台，运维人员通过手机 APP 即可查看放电点位置与强度变化，实现故障的早期预警。针对特高压变压器等大型设备，系统还可结合三维建模技术，将定位结果叠加在变压器结构模型上，直观展示放电点与内部组件的相对位置关系，降低检修人员的判断难度。​

超声局放定位技术在变压器故障检测中的应用，推动了电力设备检修模式从 “定期大修” 向 “状态检修” 的转变。其核心价值不仅在于精准定位故障点，更在于通过早期发现局部放电，避免故障扩大化造成的巨额损失。随着智能电网建设的推进，该技术正与 AI 诊断算法深度融合，通过海量放电信号的机器学习，实现故障类型的自动识别与发展趋势预测。未来，随着传感器灵敏度的进一步提升和定位算法的优化，超声局放定位技术将在变压器全生命周期管理中发挥更核心的作用，为电力系统的安全稳定运行提供坚实保障。​
