电力电缆局放实时在线监测与早期预警系统方案

一、背景与需求

随着城市电网规模扩大及电缆化率提升，电力电缆的绝缘老化、外力破坏等问题引发的局部放电(局放)已成为导致电缆故障的主要诱因。传统离线检测方式存在滞后性，无法满足电网高可靠性运行要求。本方案旨在构建一套 实时在线、智能诊断、超前预警 的电缆局放监测体系，实现从“被动抢修”向“主动防护”的转型。

二、系统核心目标

实时监测：7×24小时连续采集电缆局放信号;

精准定位：局放源定位误差≤±1米;

早期预警：在绝缘劣化初期(击穿前6个月以上)发出风险警报;

智能诊断：自动识别放电类型(悬浮放电、沿面放电等)及严重等级;

多级联动：与电网调度系统、设备管理系统(PMS)数据互通。

三、核心功能实现

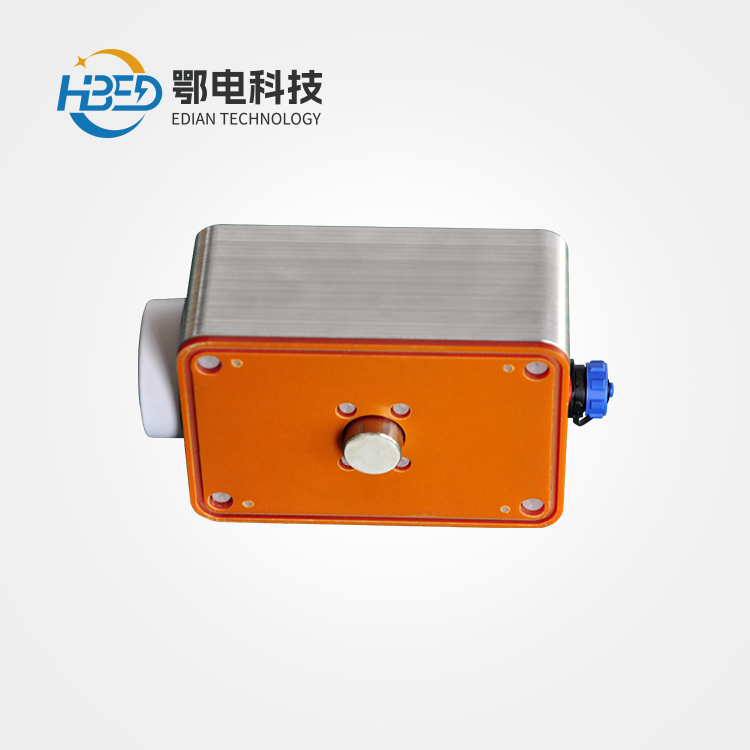

实时监测

采样率：≥100MS/s，带宽0.1-30MHz

检测灵敏度：≤5pC(符合IEC 60270标准)

智能诊断

自动分类放电类型：悬浮放电/气隙放电/沿面放电

输出绝缘劣化指数：0-100%风险量化

电力电缆局放实时在线监测与早期预警系统方案

可视化管控

数字孪生界面：集成GIS地图展示 局放热力图、缺陷定位标点

自动生成报告：《电缆健康评估报告》《预警分析报告》

四、部署与效益

实施步骤：

试点阶段：选取3km电缆隧道部署50个监测点(含接头/终端)

全面推广：覆盖220kV及以上主干网电缆(12-18个月)

量化效益：

▶ 故障率下降：40%+(减少击穿事故)

▶ 运维成本降低：人工巡检频次减少70%

▶ 寿命延长：电缆资产延寿8-10年

▶ 停电损失缩减：单次故障抢修成本降低60%

五、创新亮点

AI双引擎驱动

边缘侧：轻量化模型实现信号实时预处理

云端：深度学习模型完成复杂模式识别与预测

多源数据融合

关联局放信号+温度+振动数据，排除环境干扰误报

闭环运维联动

预警信息直连设备管理系统(PMS)，自动触发工单跟踪

六、总结

本方案通过 高灵敏度感知网络 与 AI预警算法 的结合，攻克电缆绝缘状态实时评估难题，实现 “精准监测-智能预判-主动防护” 的运检模式变革，符合《Q/GDW 11252-2020电力电缆状态监测技术规范》要求，为电网安全提供关键技术支撑。
