电力变压器全生命周期故障在线诊断与健康管理系统

1. 系统概述

电力变压器是电网的核心设备，其运行状态直接影响电力系统的安全性和稳定性。传统的变压器故障诊断主要依赖定期检修和离线试验，难以实现实时监测和早期预警。“电力变压器全生命周期故障在线诊断与健康管理系统” 基于物联网(IoT)、大数据分析和人工智能(AI)技术，构建覆盖变压器“运行监测—故障诊断—状态评估—运维决策”的全流程智能化管理平台，实现从投运到退役的全生命周期健康管理。

2. 系统架构

(1)感知层(数据采集)

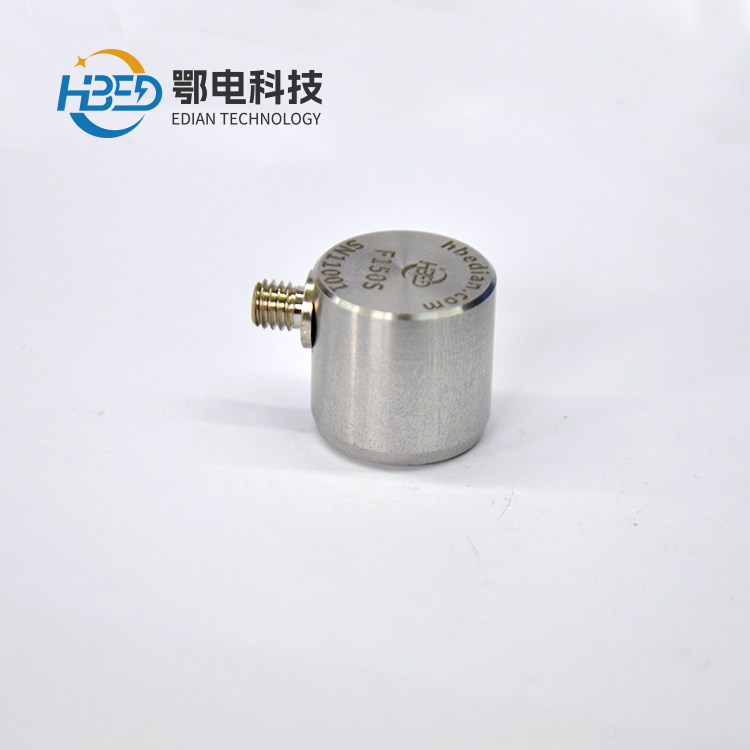

多源传感器网络：部署油色谱(DGA)、局部放电(PD)、温度、振动、噪声、湿度等传感器，实时采集变压器关键参数。

边缘计算节点：在设备端进行数据预处理(滤波、降噪、特征提取)，降低云端计算负担。

(2)传输层(数据通信)

采用5G/工业物联网(IIoT)技术，支持高速、低时延数据传输，兼容IEC 61850标准，确保与智能变电站系统无缝对接。

(3)平台层(数据分析与诊断)

故障诊断引擎：

基于深度学习的DGA分析(如LSTM、Transformer模型)识别油中气体变化趋势，预测绝缘老化、过热等故障。

局部放电模式识别：结合卷积神经网络(CNN)对放电信号分类，定位内部缺陷。

健康状态评估(PHM)：

采用模糊逻辑或贝叶斯网络，综合评估变压器健康指数(HI)，预测剩余寿命(RUL)。

(4)应用层(决策支持)

可视化看板：实时显示设备状态、故障预警及维护建议。

运维管理：生成检修工单，优化巡检计划，支持移动端APP推送告警信息。

电力变压器全生命周期故障在线诊断与健康管理系统

3. 核心功能

(1)实时监测与异常检测

对油温、负载电流、振动等参数进行动态阈值分析，结合孤立森林(Isolation Forest)算法检测异常工况。

(2)多模态故障诊断

融合声、热、电、化学多维度数据，提升诊断准确性(如区分绕组松动与局部放电)。

(3)预测性维护

基于历史数据训练生存分析模型，预测变压器故障概率，推荐最佳维护时机，降低非计划停机损失。

(4)知识库与自学习

集成行业标准(如IEEE C57.104、IEC 60599)，并持续通过新数据优化诊断模型，适应不同变压器类型。

4. 技术优势

全生命周期覆盖：从新设备投运到老化退役，提供持续状态跟踪。

高精度诊断：AI模型诊断准确率>95%，误报率<3%。

低运维成本：减少人工巡检频次，延长检修周期20%~30%。

可扩展性：支持接入风电、光伏等新能源场站的变压器监测。

5. 应用场景

电网公司：关键变电站主变的智能化监控。

工业用户：钢铁、化工企业的高压变压器健康管理。

新能源电站：应对频繁启停导致的变压器绝缘应力问题。

6. 结论

本系统通过“端-边-云”协同架构和多学科技术融合，实现了变压器故障的早期预警与精准干预，推动电力设备管理从“被动检修”向“主动预防”转型，为智能电网建设提供关键技术支撑。
