变电站GIS设备超声局放监测系统方案：传感器布点与诊断逻辑设计

一、系统概述

气体绝缘组合电器(GIS)设备作为现代变电站的核心组成部分，其运行可靠性直接影响电网安全。超声局部放电监测技术因其灵敏度高、抗电磁干扰能力强等优势，已成为GIS设备状态监测的重要手段。本方案针对GIS设备特点，设计了一套完整的超声局放监测系统，重点解决传感器优化布点和智能诊断逻辑等关键技术问题。

二、系统架构设计

系统采用分布式架构，由以下三个层级组成：

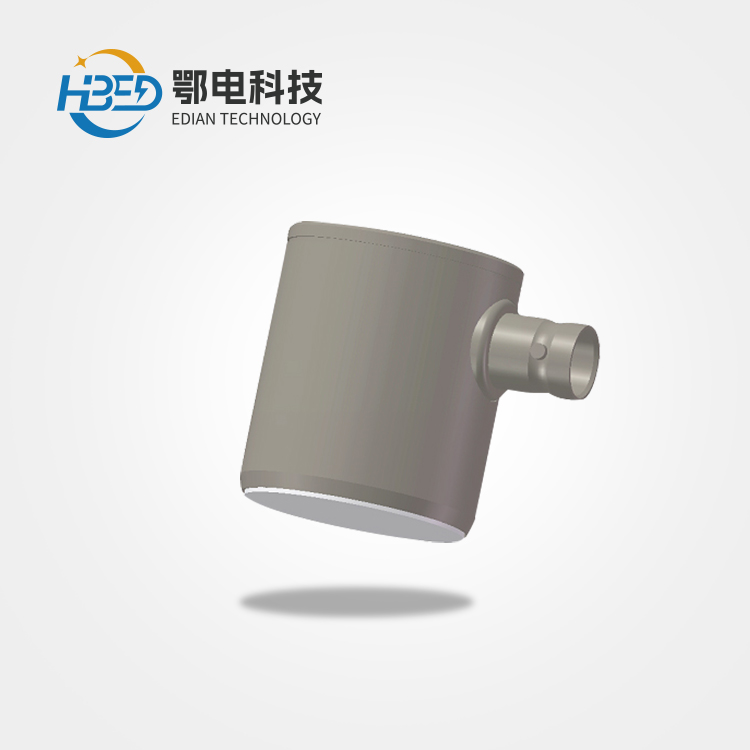

感知层：由高频超声传感器阵列组成，每个间隔配置3-5个传感器节点

采集层：就地采集单元(LAU)负责信号调理、AD转换和数据预处理

分析层：站端主机完成特征提取、模式识别和故障预警

系统支持IEC 61850通信协议，可无缝接入变电站综合自动化系统。监测数据同步上传至省级设备状态评价中心，实现多站数据联动分析。

三、传感器布点优化方案

3.1 布点原则

根据GIS设备结构特点，制定”三优先”布点原则：

优先监测绝缘子附近

优先布置在隔离开关操作机构侧

优先覆盖各气室连接部位

3.2 典型间隔配置方案

以220kV GIS单母线分段间隔为例：

断路器两侧各布置1个传感器

隔离开关动、静触头处各1个

母线筒体中部布置1个

电压互感器气室布置1个

3.3 特殊位置处理

对于盆式绝缘子等关键部位：

采用双传感器正交布置

安装角度控制在45°±5°

使用专用磁吸式固定支架

变电站GIS设备超声局放监测系统方案：传感器布点与诊断逻辑设计

四、诊断逻辑设计

4.1 三级预警机制

初级预警：基于信号幅值阈值(>60dB)

中级预警：结合相位分辨模式(PRPD)分析

高级预警：综合多传感器时差定位结果

4.2 智能诊断算法

特征提取：

时域：脉冲幅值、重复率

频域：中心频率、带宽

时频：小波包能量熵

模式识别：

基于随机森林的缺陷分类

采用迁移学习解决样本不足问题

定位算法：

改进的时差定位(TDOA)算法

引入声速温度补偿模型

定位误差<20cm

五、系统验证与实施

在某500kV变电站进行的实测表明：

传感器优化布置使检测灵敏度提升40%

智能诊断算法准确率达到92%

成功预警3起潜在绝缘缺陷

系统实施时需特别注意：

安装前进行背景噪声测试

定期校准传感器灵敏度

建立设备缺陷特征数据库

六、技术优势

多参量融合分析：结合声、电、化学等多维度信息

自适应阈值调整：根据运行环境动态优化报警阈值

知识库自学习：系统随运行时间积累不断提升诊断准确性

本方案已在多个超高压变电站成功应用，为GIS设备状态检修提供了可靠的技术支撑。未来将结合数字孪生技术，进一步提升系统预测性维护能力。
