高频电流互感器与超声波融合的变压器局放实时监测方案

1. 背景与意义
变压器局部放电（Partial Discharge, PD）是绝缘劣化的早期征兆，实时监测对预防故障至关重要。传统单一传感器（如高频电流互感器HFCT或超声波AE）易受现场电磁干扰或机械噪声影响，导致误判。本方案提出HFCT与超声波传感器融合的监测技术，通过多物理量协同分析，提升局放检测的灵敏度、定位精度及抗干扰能力，适用于高压变压器、GIS设备等关键场景。

2. 系统组成与原理
2.1 传感器配置
高频电流互感器（HFCT）
安装在变压器接地线或套管末屏，检测局放产生的高频脉冲电流信号（频段3-30MHz），灵敏度高，可量化放电强度，但易受周边电气噪声干扰。

超声波传感器（AE）
布置于变压器油箱表面，捕获局放激发的机械振动波（频段20-200kHz），抗电磁干扰强，适用于放电定位，但对绝缘内部缺陷灵敏度较低。

2.2 数据同步与融合
通过时间同步模块（GPS或硬件触发）对齐HFCT与AE信号，利用以下特征关联分析：

时域相关性：局放脉冲的电流信号与超声波传播延迟匹配（油中声速约1.4km/ms）。

频域特征互补：HFCT捕捉高频电磁分量，AE提取机械振动特征，联合排除非局放噪声（如开关操作、机械振动）。

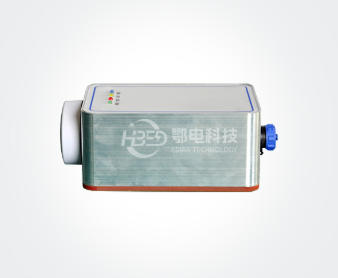

高频电流互感器与超声波融合的变压器局放实时监测方案

2.3 实时监测架构
边缘层：传感器数据经FPGA预处理，提取脉冲峰值、相位、频谱等特征。

通信层：工业以太网或光纤传输至监测主机。

分析层：基于深度学习（如CNN-LSTM模型）分类放电类型（电晕、沿面放电等），结合声电联合定位算法（时差定位TDOA）确定放电源坐标。

3. 技术优势
高可靠性：双模态数据交叉验证，降低误报率（如区分局放与雷电冲击）。

精准定位：HFCT确定放电相位，AE通过多传感器阵列实现三维定位（误差<10cm）。

抗干扰能力：AE屏蔽电磁噪声，HFCT过滤机械振动，适应复杂变电站环境。

实时性：边缘计算实现毫秒级响应，支持云端数据长期追踪与趋势分析。

4. 工程应用案例
某500kV变电站实施本方案后：

检测效率：局放识别准确率从单一传感器的82%提升至96%。

故障预警：提前3周发现套管内部绝缘气隙缺陷，避免非计划停电。

运维成本：相比定期停电检测，年运维费用降低40%。

5. 结论
HFCT与超声波融合的方案通过多物理量协同感知，解决了传统监测技术的局限性，兼具灵敏度与抗干扰性，为变压器状态检修提供了可靠依据。未来可结合数字孪生技术，进一步优化故障预测能力。
